⊕　高效节能蒸发式冷凝器

⊕　AL蒸发式冷凝器

AL蒸发式冷凝器（三）

机组选型方法

以活塞式或螺杆式制冷压缩机组成的制冷空调系统为做一例。(如采用离心式机组时，请与本公司联系)选型方法如下：
1、确定系统的总排热量。
2、确定设计条件，如冷凝温度和湿球温度。
3、根据冷凝温度和湿球温度，选择确定排热系数。
4、将系统的总排热量乘上排热系数，确定修正后的排热量。
5、按修正后的排热量，运用表(1)选择合适的蒸发式冷凝器，但机组的排热量应不小于所需的排热量(修正后)。

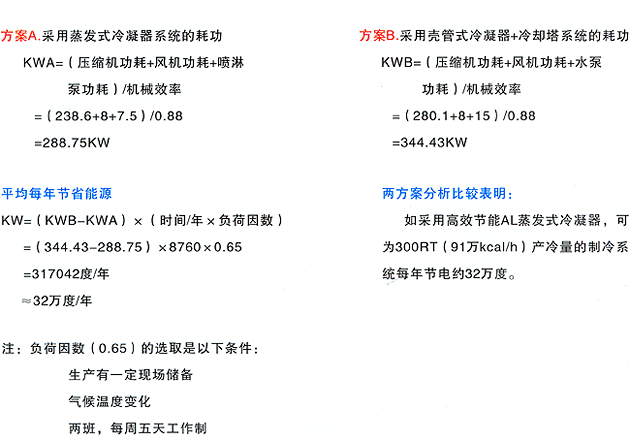

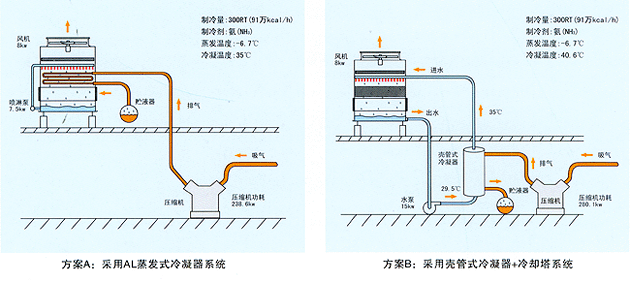

AL蒸发式冷凝器与传统冷凝器的系统能耗比较

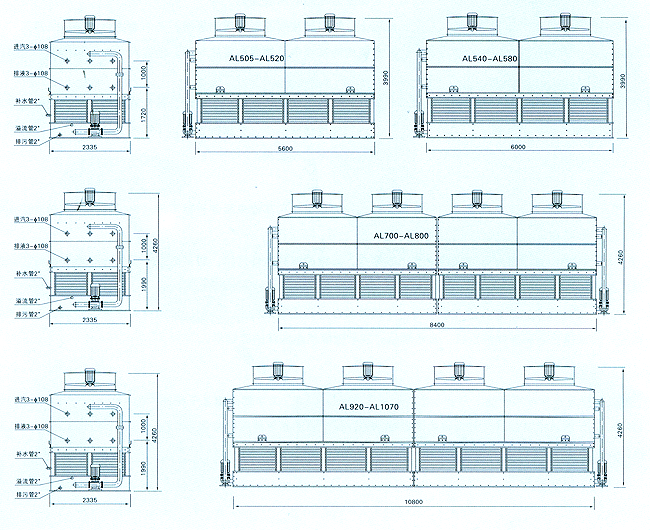

技术参数

型号/参数	风机		重量			R717(NH3) 充注量(kg)	喷淋泵		远置贮水槽		机组长度 L(mm)
型号/参数	功率(Kw)	风量(m3/s)	运输	运行	最重部件	R717(NH3) 充注量(kg)	功率(Kw)	流量(L/s)	容量(L)	接管尺寸(mm)	机组长度 L(mm)
AL-50	1.5	5.6	1180	1760	980	30	1.5	7.58	455	150	1430
AL-65	2.2	6.8	1380	1975	1170	40	1.5	7.58	455	150	1830
AL-80	2.2	7.4	1580	2200	1375	50	1.5	7.58	455	150	1900
AL-90	3	11	1690	2525	1415	45	2.2	16.1	680	150	1830
AL-105	3	11.6	1970	2830	1695	60	2.2	16.1	680	150	2230
AL-120	4	12.9	2270	3160	1990	75	2.2	16.1	680	150	2230
AL-135	4	13.2	2540	3710	2190	80	3	18.1	870	200	2530
AL-150	4	13.2	2920	4125	2570	100	3	18.1	870	200	2900
AL-165	4	14.9	2935	4140	2585	100	3	18.1	870	200	2900

型号/参数	风机		重量			R717 (NH3) 充注量(kg)	喷淋泵		远置贮水槽		机组高度 H(mm)	进出管间距(H)mm
型号/参数	功率(Kw)	风量(m3/s)	运输	运行	最重部件	R717 (NH3) 充注量(kg)	功率(Kw)	流量(L/s)	容量(L)	接管尺寸(mm)	机组高度 H(mm)	进出管间距(H)mm
AL-180	4	19.1	3295	4675	2740	90	4	32.2	945	200	3455	780
AL-200	4	17.2	3835	5270	3280	120	4	32.2	945	200	3455	780
AL-210	4	18.2	3850	5280	3295	120	4	32.2	945	200	3455	780
AL-230	4	18.2	4440	5930	3885	150	4	32.2	945	200	3575	1000
AL-260	3×2	21.9	5125	7070	4235	160	5.5	36.1	1290	250	3455	780
AL-285	3×2	24.8	5150	7090	4260	160	5.5	36.1	1290	250	3455	780
AL-320	3×2	24.1	5890	7905	4995	200	5.5	47.8	1290	250	3635	1000
AL-370	4×2	28.6	6175	8970	5130	180	7.5	47.8	1855	300	3756	780
AL-415	4×2	34.7	7270	10180	6220	240	7.5	47.8	1855	300	3756	780
AL-440	4×2	36.8	7295	10205	6250	240	7.5	47.8	1855	300	3756	780
AL-485	4×2	36.8	8400	11430	7350	300	7.5	47.8	1855	300	3990	1000
