SE系列蓄冷冰水箱
  SE系列蓄冷冰水箱采用集装箱装结构设计,箱体强度大,钢板箱体,外包乳白色彩钢瓦楞板,钢板与彩钢板间夹间层用聚氨酯发泡保温,顶平铺聚氨酯保温板,保温性能好,外表美观。蒸发器采用无缝钢管制作,整体热侵锌,防锈蚀能力强。该设备利用夜间用电低谷,电费便宜,气温低,制冷效率高的特点,制冰蓄冷(即在管外结冰贮存冷量),白天融冰释放冷量,提供0-2℃的低温冰水。
产品用途:
1、用于食品加工车间的蓄冰供冷空调系统,节能效果显著
2、提供生产工艺用冷冻水。
3、也可作一般冷水箱使用。
SE系列蓄冷冰水箱的外表尺寸表
型 号 蓄水量(吨) L B H 供液(R1) 回汽(R2) D1、D2 制冷负荷(Kw) 自重(吨) 运行重量(吨)
SE25×10-5 5 4200 1850 2350 38 57 DN80 51 5.2 16.8
SE34×10-10 10 6000 2300 2350 57 89 DN100 102 6.8 29.6
SE34×12-15 15 6500 2300 2700 76 108 DN125 153 8.9 38
SE34×12-20 20 9000 2300 2700 76 108 DN150 204 10.4 51.5
SE34×12-25 25 10600 2300 2700 57 59 DN200 255 15.1 63.5
SE34×12-30 30 12000 2300 2700 76 108 DN250 306 17.2 70
注:1、表中L、B、H为已做隔热保温层时的外表尺寸,保温层厚150mm。
2、制冷负荷,是指蒸发温度-10℃,结冰时间12小时时的负荷。
3、氨泵供液系统,若采用重力供液时,可按客户要求为冰水箱单独加装卧式氨液分离器。
4、压缩空气要求:流量 1-1.5m3/min,静压2000毫米水柱。

5、可按客户的要求非标定制蓄冷冰水箱。
SE系列蓄冷冰水箱的特点
1、结构设计合理,紧凑,结冰率(IPF)在40%以上。
2、箱体集装箱结构设计,强度大,外形美观。
3、箱体聚氨酯发泡保温,保温性能好,冷量损失小。
4、蒸发器优化改进设计,成形后整体热浸锌,防锈能力强。4、制冰管优化排列,保证冰水箱在单位体积内的蓄水容量最大,并有最佳融冰效率,取冰率可达100%。
6、设有冰层厚度控制器,运行安全可靠。
7、可利用氨有泵共液方式或重力供液方式,系统简单。
8、设有空气搅动盘管,如配以罗茨风机,可获得高峰值冷量输出。
采用蓄冷冰水箱的蓄冰供冷空调系统的优点
1、可利用机房现有的压缩制冷系统向冰水箱供冷,而不必另配冷源,减少设备投资。
2、削峰峰谷用电,提高电力能源的有效率。
3、大幅降低运行电费;
a、利用电网低谷的廉价电力,使空调运行电费大幅降低。
b、压缩机、水泵、空调箱等容量减少(约30%-50%),用电量减小。
4、因制冷系统在晚上制闪,制冷效率高。
5、冰水箱能稳定地提供恒定的0-2℃低温冰水,使空调出风温度更低,空调室温可降至15-20℃,更适合食品加工车间的低温空调要求。
6、冰水箱供应低温冰水,使表冷器进出水温差加大,换热效果大大改善,由此可使空调箱、水泵、水管道、送风管道等规格适当减小,可降低此部分的投资。
7、空调开机,冰水箱即可提供0-2℃的低温冰水,可瞬间达到冷却效果,而不必提前开机,节省电费。
8、尤其适用于大中型食品加工车间的空调降温,省电节能,既能达到车间低温空调的要求,又符合出口食品卫生商检的要求,并能实现一机多用的目的。

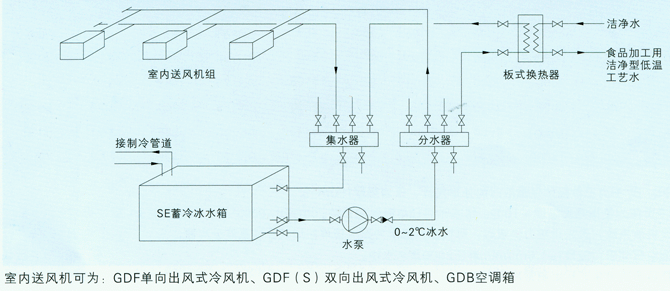

食品加工车间蓄冰供冷空调系统(可同时提供生产用低温工艺水)
