BDF高效节能整体热浸锌冷风机

·宜于食品加工企业，热负荷大的食品加工、挑选、包装　车间　的空调降温和各类高低温冷库。
·蒸发器整体热浸锌，永不生锈，使用寿命长。
·扁长型结构设计，传热系数大，产冷量大。
·多数量的小规格风机，送风均匀，降温快。
·高效低噪节能电机，运行电费省。
·标准片距8、10、12mm和蒸发面积20～250m²可供选择。·冷风机　面积和结构尺寸可按客户要求定制。

型号	蒸发面积m³			轴流风机
型号	片距8mm	片距10mm	片距12mm	直径mm	台数	风量m3/h	靜压Pa	功率W	噪声dB(A)
BDF41-6	21	18	15	ф400	1	3180	130	200	63
42-6	42	36	29	ф400	2	3180	130	200	64
43-6	65	54	44	ф400	3	3180	130	200	64
44-6	85	72	59	ф400	4	3180	130	200	65
45-6	105	90	73	ф400	5	3180	130	200	65
46-6	128	104	88	ф400	6	3180	130	200	65
BDF51-6	32	27	23	ф450	1	6480	150	300	67
52-6	64	53	45	ф450	2	6480	150	300	68
53-6	96	80	67	ф450	3	6480	150	300	68
54-6	128	106	90	ф450	4	6480	150	300	70
55-6	160	132	112	ф450	5	6480	150	300	72
BDF51-8	43	35	30	ф450	1	6480	150	300	67
52-8	85	70	60	ф450	2	6480	150	300	68
53-8	129	105	90	ф450	3	6480	150	300	68
54-8	172	140	120	ф450	4	6480	150	300	70
55-8	215	175	150	ф450	5	6480	150	300	72

BDF整体热浸锌冷风机型号说明

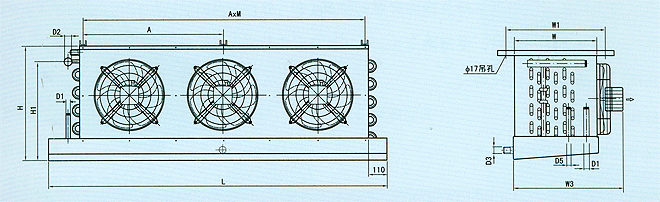

BDF冷风机热氨融霜外形尺寸图

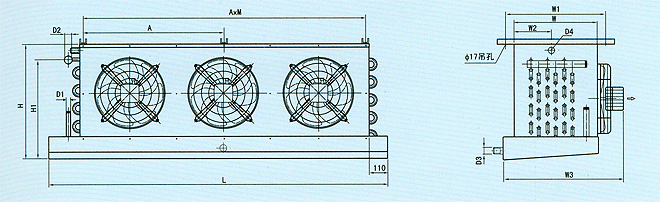

BDF冷风机淋水融霜外形尺寸图

BDF热浸锌冷风机结构尺寸

型号\参数	L	A×M	W	W₁	W₂	W₃	H	H₁	供液D₁	回汽D₂	排水D₃	进水D₄	热氨D₅	重量kg
BDF41-6	970	600×1	500	560	225	670	645 710	590	ф25	ф42	Dg32	Dg25	ф32	180
42-6	1520	1150×1	500	560	225	670	645 710	590	ф25	ф42	Dg32	Dg25	ф32	250
43-6	2070	1700	500	560	225	670	645 710	590	ф32	ф42	Dg32 Dg40	Dg32	ф32	320
44-6	2620	1125×2	500	560	225	670	645 710	590	ф32	ф42	Dg32 Dg40	Dg32	ф32	400
45-6	3170	2800	500	560	225	670	645 710	590	ф32	ф48	Dg40 Dg50	Dg40	ф32	500
46-6	3720	1116×3	500	560	225	670	645 710	590	ф32	ф48	Dg40 Dg50	Dg40	ф32	600
BDF51-6	1110	740×1	500	560	225	700	753 818	698	ф25	ф42	Dg32	Dg25	ф32	220
52-6	1810	1440×1	500	560	225	700	753 818	698	ф25	ф42	Dg32	Dg25	ф32	300
53-6	2510	2140	500	560	225	700	753 818	698	ф32	ф42	Dg32 Dg40	Dg32	ф32	400
54-6	3210	1420×2	500	560	225	700	753 818	698	ф32	ф48	Dg32 Dg40	Dg32	ф32	500
55-6	3910	3540	500	560	225	700	753 818	698	ф32	ф48	Dg40 Dg50	Dg40	ф32	650
BDF51-8	1110	740×1	600	660	275	800	753 818	698	ф25	ф42	Dg32	Dg25	ф32	250
52-8	1810	1440×1	600	660	275	800	753 818	698	ф25	ф42	Dg32	Dg25	ф32	350
53-8	2510	2140	600	660	275	800	753 818	698	ф32	ф48	Dg32 Dg40	Dg32	ф32	450
54-8	3210	1420×2	600	660	275	800	753 818	698	ф32	ф48	Dg32 Dg40	Dg32	ф32	550
55-8	3910	3540	600	660	275	800	753 818	698	ф32	ф48	Dg40 Dg50	Dg40	ф32	700
