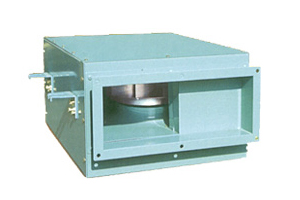

GDF系列离心式管道风机



一。特点
  GDF系列离心式管道风机,系本厂吸取国外先进技术的基础上加以改进制成的新型产品,该产品可直接与风管连接,性能好,运行平稳人,噪声低,结构合理紧凑,安装方便,是九十年代填补国内空白替代进口产品。

二。型号结构
  叶轮由多个前向圆弧铝合金叶片,前盘,后盘组成,均采用机械化模具制作而成,并经静,动平稳校验,运转平稳可靠,具有良好的空气动力性能。
  机壳采用镀锌钢板或不锈钢板,经机械化及模具加工后点焊接而成。结构牢固,合理紧凑。电机支座采用镀锌经机械化模具制作成形。
  电机均用单支撑外旋电机,叶轮固定在电机外壳上,电机支撑端固定在电机支座上,电机支座固定在机壳顶板上,由电机外壳旋转直接驱动叶轮运转。

三。风机用途
  该产品可用于宾馆,商场,医院,影剧院,歌舞厅,礼堂,大专院校和科研单位,以及工业与民用建筑内的通风换气。

四。使用条件
  输送气体的种类:空气和其他不自然的。无腐蚀性的,对人体无害的气体。
  气体内的杂质:气体内不许有粘性物质,所含的尘土及硬颗粒物大于120mg/m3。
  气体温度使用范围:-20摄氏度-80摄氏度。
  该系列风机仅使用在室内安装,并应按样本主视图方位安装,不得上下颠倒安装,不准侧立安装,否则会影响电机使用寿命。如需装于室外,必须考虑电机的防雨措施。

五。设计选用说明
  该管道风机属前向多翼型离心通风机,在相同风量,分压情况下,其噪声比轴流风机低的多。本系列风机的风量,风压,噪声等参数是根据许多工程实际需要提出的,广泛适用于公共场所的送,排风系统。
  在该风机外壳顶面上标有出风方向的箭头,可避免反向安装,保证送,排风系列的下正常使用。当被输送低温空气有可能造成机壳和管道外表面结露时,应设计保温层。风机的噪声是额定风量,风压未接风管时距进风口一米处侧得的平均数,配有进,排风管,则噪声将有所衰减。对于噪声要求较高的场合,应在进,排风管道上配置消声弯头或消声器。风机配用单相(200V)电机的电源接线图放置在风机电源接线盒内。
  风机运行时振动小,一般不需采取减振措施。若设计认为有必要,可在风机支承外加减振橡胶或减振弹簧。
