FD系列氟利昂冷风机(二)

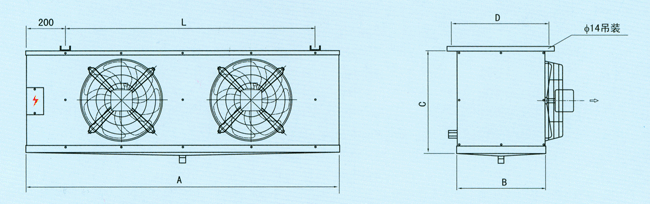

双风叶轮冷风机的安装尺寸及示意图

型号/参数	A	L	B	C	D	供液管	回汽管	排水管
FDL-10	740	440	350	445	400	φ12	φ16	3/4"
FDD-8
FDL-20	1140	840	350	445	400	φ12	φ16	3/4"
FDD-15
FDJ-10
FDL-30	1140	840	400	445	450	φ12	φ16	3/4"
FDD-20
FDJ-15
FDL-35	1440	1140	350	540	400	φ12	φ25	3/4"
FDD-25
FDJ-20
FDL-52	1440	1140	400	540	450	φ16	φ38	3/4"
FDD-35
FDJ-30
FDL-60	1590	1290	400	540	450	φ16	φ38	3/4"
FDD-40
FDJ-35

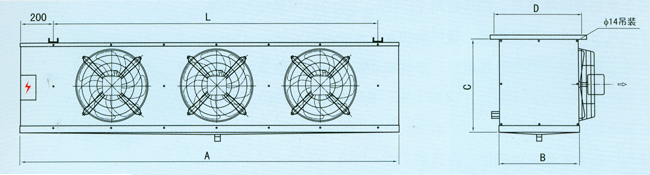

三风叶冷风机的安装尺寸及示意图

型号/参数	A	L	B	C	D	供液管	回汽管	排水管
FDL-80	1990	1690	400	540	450	φ16	φ50	1"
FDD-50
FDJ-42
FDL-45	2090	1790	400	540	450	φ16	50φ	1"
FDD-90
FDJ-60

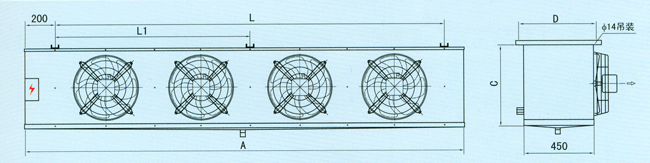

四风叶冷风机的安装尺寸及示意图

型号/参数	A	L	L₁	C	D	供液管	回汽管	排水管
FDL-115	2340	2040	1020	635	500	φ16	φ50	1"
FDD-80
FDJ-60
FDL-130	2540	2240	1120	635	500	φ16	φ50	1"
FDD-90
FDJ-70
FDL-160	2640	2340	11740	730	500	φ19	φ50	1"
FDD-100
FDJ-85
FDL-180	2940	2640	1320	730	500	19φ	φ50	1"
FDD-120
FDJ-100
FDL-220	3140	2840	1420	825	500	φ19	φ50	1"
FDD-140
FDJ-120
FDL-235	3340	3040	1520	825	500	φ19	φ50	1"
FDD-150
FDJ-125
