产品展示

⊕　BDF系列整体热浸锌冷风机	⊕　BDF(S)系列双向出风式整体热浸锌冷风机
⊕　LZW系列整体热浸锌冷风机	⊕　LF系列落地式顶吹风式冷风机
⊕　LS系列落地上侧吹风式冷风机	⊕　LT系列落地下侧吹风式冷风机
⊕　GF吊顶式冷风机

　

·适用于食品加工、挑选、包装车间及冷库穿堂的降温。 ·蒸发器整体热浸锌，永不生锈，使用寿命长。 ·水平双出风，风速柔和，送风均匀 ·扁长型结构，超薄吊装。 ·高效低噪节能电机，运行费用省。

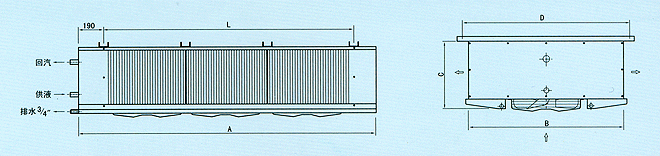

BDF(s)水平双出风式冷风机外形尺寸图

BDF(s)水平双出风式冷风机参数尺寸图

型号\参数	冷却面积	轴流风机					A	B	C	D	L	供液	回汽
型号\参数	冷却面积	规格×数量	风量	静压	功率	噪声	A	B	C	D	L	供液	回汽
BDF(s)401	18	ф400×1	3180×1	130	200×1	58	880	940	390	1050	580	ф32	ф42
402	36	ф400×2	3180×2	130	200×2	58	1420	940	390	1050	1120	ф32	ф42
403	54	ф400×3	3180×3	130	200×3	60	1960	940	390	1050	1660	ф32	ф42
404	72	ф400×4	3180×4	130	200×4	60	2500	940	390	1050	22000	ф32	ф42
405	90	ф400×5	3180×5	130	200×5	62	3040	940	390	1050	2740	ф38	ф48
BDF(s)451	25	ф450×1	4800×1	150	300×1	58	940	990	498	1100	640	ф32	ф42
452	50	ф450×2	4800×2	150	300×2	60	1540	1540	498	1100	1240	ф32	ф42
453	75	ф450×3	4800×3	150	300×3	62	2140	2140	498	1100	1840	ф38	ф48
454	100	ф450×4	4800×4	150	300×4	62	2740	2740	498	1100	2440	ф38	ф48
BDF(s)501	40	ф500×1	5500×1	180	550×1	60	990	990	605	1170	690	ф32	ф42
502	80	ф500×2	5500×2	180	550×2	60	1640	1640	605	1170	1340	ф32	ф42
503	120	ф500×3	5500×3	180	550×3	63	2090	2090	605	1170	1990	ф38	ф48
504	160	ф500×4	5500×4	180	550×4	63	2940	2940	605	1170	2640	ф38	ф48

BDF整体热浸锌冷风机型号说明

BDF冷风机热氨融霜外形尺寸图

BDF冷风机淋水融霜外形尺寸图

BDF热浸锌冷风机结构尺寸

型号\参数	L	A×M	W	W₁	W₂	W₃	H	H₁	供液D₁	回汽D₂	排水D₃	进水D₄	热氨D₅	重量kg
BDF41-6	970	600×1	500	560	225	670	645 710	590	ф25	ф42	Dg32	Dg25	ф32	180
42-6	1520	1150×1	500	560	225	670	645 710	590	ф25	ф42	Dg32	Dg25	ф32	250
43-6	2070	1700	500	560	225	670	645 710	590	ф32	ф42	Dg32 Dg40	Dg32	ф32	320
44-6	2620	1125×2	500	560	225	670	645 710	590	ф32	ф42	Dg32 Dg40	Dg32	ф32	400
45-6	3170	2800	500	560	225	670	645 710	590	ф32	ф48	Dg40 Dg50	Dg40	ф32	500
46-6	3720	1116×3	500	560	225	670	645 710	590	ф32	ф48	Dg40 Dg50	Dg40	ф32	600
BDF51-6	1110	740×1	500	560	225	700	753 818	698	ф25	ф42	Dg32	Dg25	ф32	220
52-6	1810	1440×1	500	560	225	700	753 818	698	ф25	ф42	Dg32	Dg25	ф32	300
53-6	2510	2140	500	560	225	700	753 818	698	ф32	ф42	Dg32 Dg40	Dg32	ф32	400
54-6	3210	1420×2	500	560	225	700	753 818	698	ф32	ф48	Dg32 Dg40	Dg32	ф32	500
55-6	3910	3540	500	560	225	700	753 818	698	ф32	ф48	Dg40 Dg50	Dg40	ф32	650
BDF51-8	1110	740×1	600	660	275	800	753 818	698	ф25	ф42	Dg32	Dg25	ф32	250
52-8	1810	1440×1	600	660	275	800	753 818	698	ф25	ф42	Dg32	Dg25	ф32	350
53-8	2510	2140	600	660	275	800	753 818	698	ф32	ф48	Dg32 Dg40	Dg32	ф32	450
54-8	3210	1420×2	600	660	275	800	753 818	698	ф32	ф48	Dg32 Dg40	Dg32	ф32	550
55-8	3910	3540	600	660	275	800	753 818	698	ф32	ф48	Dg40 Dg50	Dg40	ф32	700
